Strukturformel
Definition
Eine Strukturformel gibt – im Gegensatz zur Summenformel – die Struktur eines Moleküls an, wobei die Darstellung unterschiedlich detailliert sein kann. Als Beispiel sollen hier verschiedene Darstellungsweisen des Essigsäuremoleküls demonstriert werden.
Konstitutionsformel
Die sogenannte Konstitutionsformel ist sehr kompakt, setzt aber zur Interpretation der Struktur detaillierte Kenntnisse voraus. Relativ komplexe Moleküle lassen sich so nicht darstellen:
Valenzstrichformel
Die Valenzstrichformel stellt alle Atome und Bindungen dar:
Keilstrichformel
Die Keilstrichformel zeigt die räumliche Anordnung der Atome bzw. Substituenten: Die Atome an gestrichelten Keilen (bzw. gestrichelten Linien) zeigen unter die Zeichenebene, solche an gefüllten Keilen ragen nach oben aus der Zeichenebene heraus:

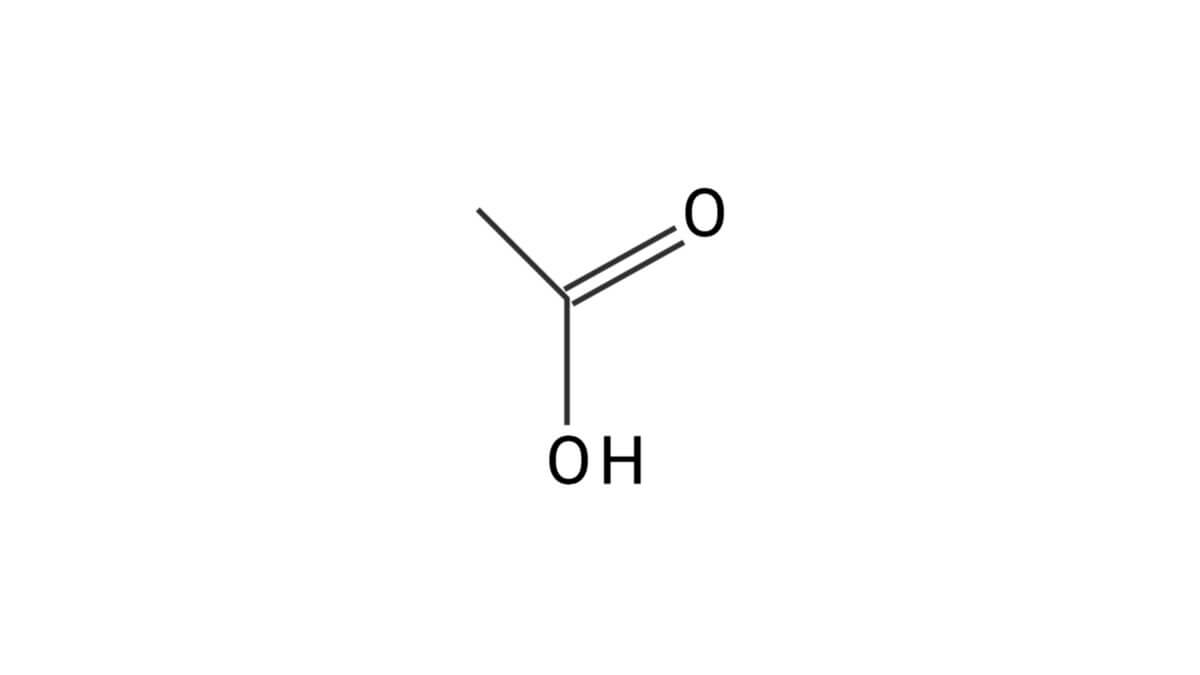

Skelettformel
Die sogenannte Skelettformel ist eine vereinfachte Darstellung des Moleküls; Kohlenstoffatome sowie an diesen befindliche Wasserstoffatome sind weggelassen:
